余壓監控系統又名智能壓差測控系統、余壓控制系統、防排煙余壓監測系統、消防余壓探測系統、通風壓差檢測系統等，主要輔助高層建筑正壓送風系統在防煙排煙過程中，滿足走廊至消防前室、封閉避難層（間）、防煙樓梯間的壓力呈遞增分布，對其余壓進行檢測和控制。余壓監控系統主要由‘余壓探測器（余壓傳感器）’、‘余壓控制器（箱）’、‘余壓監控器’、‘泄壓閥（旁通閥）電動執行器’、‘氣管’等組成。

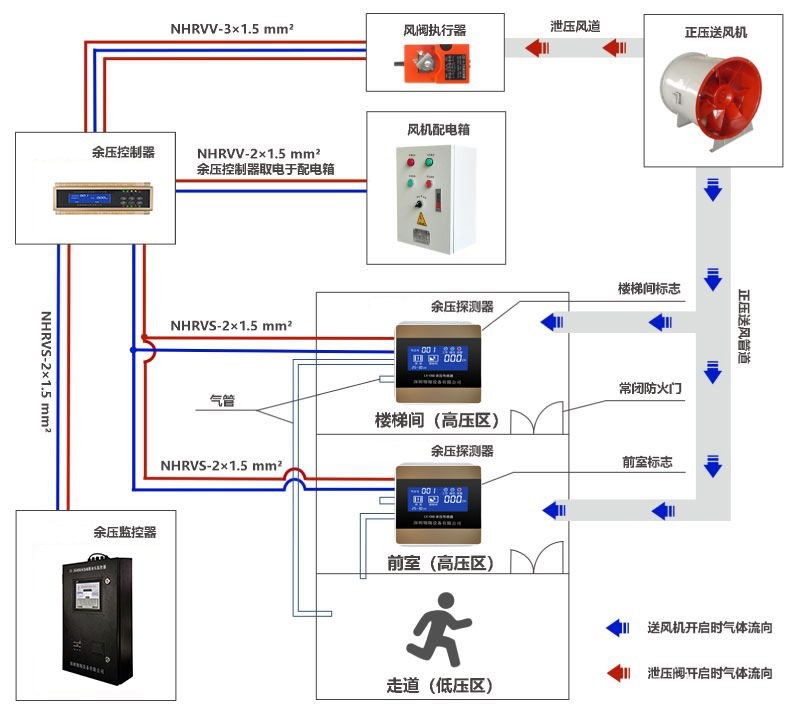

發生火災時，余壓監控系統啟動，著火層及上下相鄰兩層風口開啟，圖中藍色箭頭表示正壓送風機開啟時空氣的流動方向，依據安全逃生原則，加壓送風應滿足防煙樓梯間壓力>前室壓力>走道壓力的壓力遞增分布。
1.余壓探測器監測走廊至消防前室、封閉避難層（間）、防煙樓梯間的余壓值：
1、泄壓。當余壓值超過規定區間（參考GB51251-2017《建筑防煙排煙系統技術標準》）時，余壓傳感器將信號傳遞給余壓控制器（箱），余壓控制器（箱）聯動泄壓閥執行器，打開旁通閥，將正壓風機的風量分散到系統外，從而使正壓送風管道的風量減少，圖中紅色箭頭表示旁通閥開啟時空氣的流動方向，這時，消防前室、封閉避難層（間）、防煙樓梯間的余壓值下降回歸至正常區間。
2、加壓。當余壓值低于規定區間時，余壓傳感器將信號傳遞給余壓控制器（箱），余壓控制器（箱）聯動泄壓閥執行器，關閉旁通閥，正壓送風管道的風量增大，使消防前室、封閉避難層（間）、防煙樓梯間的余壓值上升至正常區間。
2.余壓控制器（箱）由風機配電箱供電，負責給余壓探測器和泄壓閥執行器供電。
3.余壓監控器放置于消控室，可以實時查看系統內全部余壓探測器和余壓控制器（箱）的工作狀態和報警信息，監控器箱體指示燈指示運行、通信、報警、故障、消音等。
