余壓監控系統首要由余壓監控器（也叫壓差控制器、余壓探測器、壓力傳感器等）、氣壓搜集管、風閥控制箱、帶電動執行器的旁通閥（也叫電動對開多葉調節閥）及氣管結尾面板（可選）組成。首要用于輔佐正壓送風系統對高層建筑防煙樓梯間/走道、前室（或合用前室）/走道進行余壓值監測與控制。

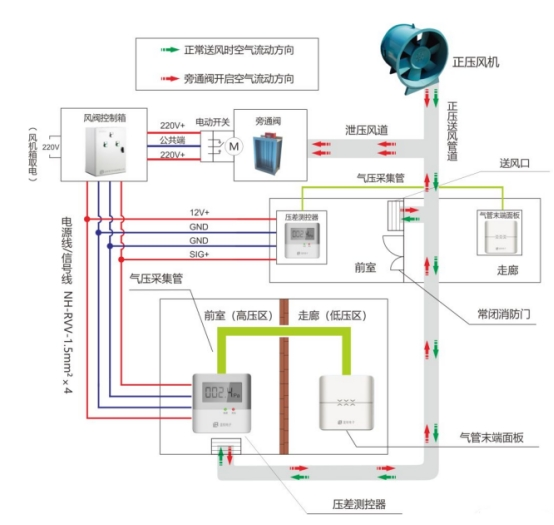

余壓監控系統作業原理如下圖：
參閱《建筑防煙排煙系統技術標準》(GB51251-2017)對余壓值要求：
3.4.4 機械加壓送風量應滿足走廊至前室至樓梯間的壓力呈遞加分布，余壓值應符合下列要求：
1 前室、關閉避險層(間)與走道之間的壓差應為25Pa~30Pa；
2 樓梯間與走道之間的壓差應為40Pa~50Pa；
3 當系統余壓值逾越最大容許壓力差時應采用泄壓辦法。最大容許壓力差應由本標準第3.4.9 條核算確認。
余壓監控系統作業原理：
系統發起—當產生火災時，煙感報警器會第一時間通知消防監控系統，監控系統根據報警數據翻開相應樓層的送風口，打開正壓風機同時發起余壓監控系統，余壓監控器初步作業。
加壓—正壓送風系統發起后，正壓風機將會依照上圖中綠色箭頭方向，將空氣送入相應樓梯間、前室/合用前室，導致相應空間壓力增大。
測壓—余壓監控器通過內置氣壓搜集孔及設備于頂部（或背部）氣壓搜集管，檢測樓梯間（高壓區）與走道（低壓區）或前室（高壓區）與走道（低壓區）之間的壓力差。
打開(泄壓)—當壓差達到余壓監控器設定的動作（泄壓）規劃（樓梯間50Pa，前室30Pa）時，余壓監控器將通過風閥控制箱打開旁通閥初步泄壓。正壓風機的絕大部分風量將由旁通閥處導出，空氣將依照上圖中紅色箭頭方向進行活動，而樓梯間、前室/合用前室的空氣也將由送風管道或其它縫隙中流出，導致相應空間內壓力下降。
復位(加壓)—當壓差降至余壓監控器設定的復位規劃（樓梯間40Pa，前室25Pa）時，系統將關閉旁通閥，正壓送風系統也將恢復正常送風方向?qū)ο鄳?yīng)空間進行加壓。

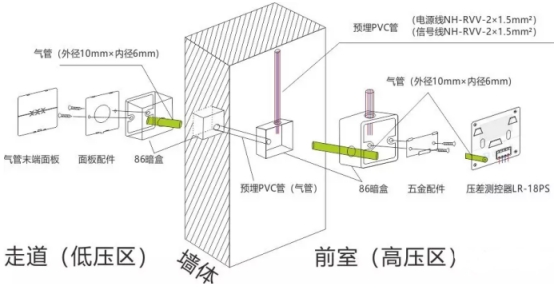

上面說了余壓監控系統作業原理，那么前室、樓梯間壓力(壓差)傳感器怎么設備呢？
請看下圖：
前室、樓梯間壓力傳感器設備（圖）

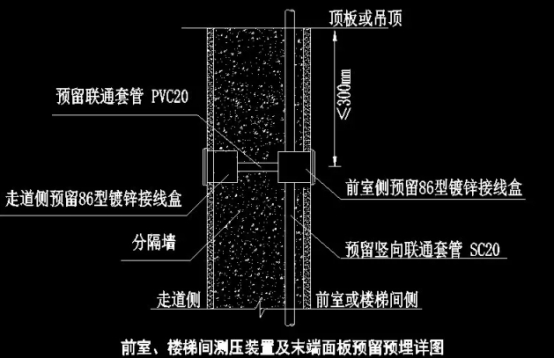

在前室、樓梯間壓力(壓差)傳感器設備之前，建議依照下圖做預埋處理，設備將更加便利，且更加漂亮。
前室、樓梯間壓力傳感器預留預埋（圖）
