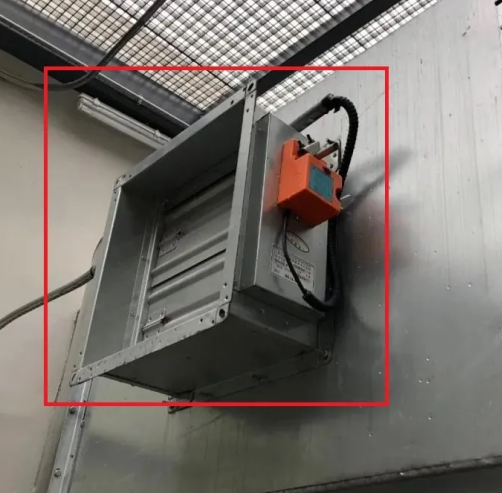

當余壓監控系統相關部位的余壓值超過最大允許壓力差時應采取泄壓措施，采用電動泄壓閥是其中一種有效泄壓措施。
泄壓閥執行器由余壓監控系統控制器的命令控制開啟或關閉，使用24V電源供電。
一圖讀懂防煙余壓監控系統
余壓監控系統，又名智能壓差測控系統、余壓控制系統、防排煙余壓監測系統、消防余壓探測系統等，主要輔助高層建筑正壓送風系統在防煙排煙過程中，滿足走廊至消防前室、封閉避難層（間）、防煙樓梯間的壓力呈遞增分布，對其余壓進行檢測和控制。余壓監控余壓控制系統主要由余壓探測器（余壓傳感器）、余壓控制器（箱）、余壓監控器、泄壓閥（旁通閥）電動執行器、氣管等組成。

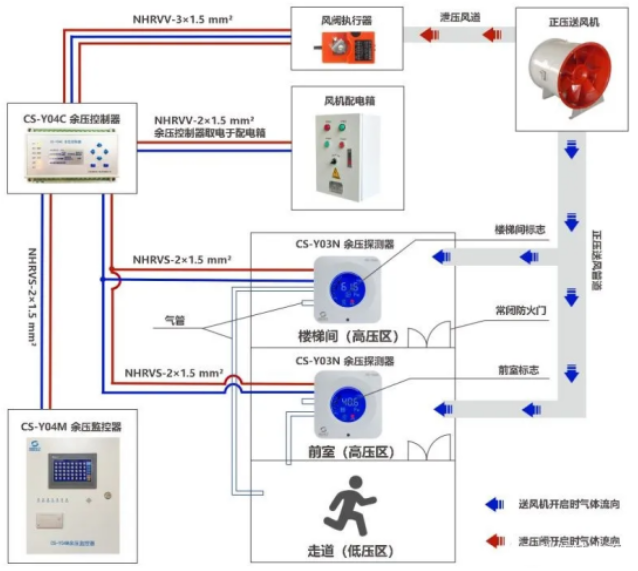

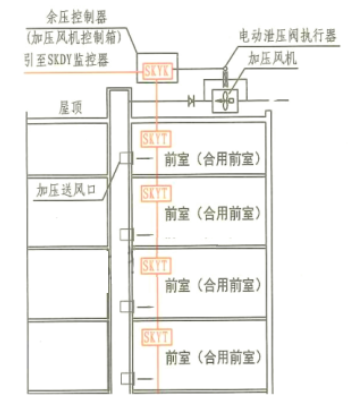

前室|樓梯間余壓監控系統原理如圖：
上圖余壓監控系統原理解釋：
1、發生火災時，正壓送風系統啟動，著火層及上下相鄰兩層風口開啟，圖中藍色箭頭表示正壓送風機開啟時空氣的流動方向，依據安全逃生原則，余壓監控應滿足防煙樓梯間壓力>前室壓力>走道壓力的壓力遞增分布。
2、余壓探測器監測走廊至消防前室、封閉避難層（間）、防煙樓梯間的余壓值：
（1）泄壓。當余壓值超過規定區間時（“規定區間”參考GB51251-2017《建筑防煙排煙系統技術標準》），余壓傳感器將信號傳遞給余壓控制器（箱），余壓控制器（箱）聯動泄壓閥執行器，打開旁通閥，將正壓風機的風量分散到系統外，從而使正壓送風管道的風量減少，圖中紅色箭頭表示旁通閥開啟時空氣的流動方向，這時，消防前室、封閉避難層（間）、防煙樓梯間的余壓值下降回歸至正常區間。
（2）加壓。當余壓值低于規定區間時，余壓傳感器將信號傳遞給余壓控制器（箱），余壓控制器（箱）聯動泄壓閥執行器，關閉旁通閥，正壓送風管道的風量增大，使消防前室、封閉避難層（間）、防煙樓梯間的余壓值上升至正常區間。
3、余壓控制器（箱）由風機配電箱供電，負責給余壓探測器和泄壓閥執行器供電，它的安裝教程可以參考《CS-Y04C余壓控制器安裝及圖解》。
4、余壓監控器放置于消控室，可以實時查看系統內全部余壓探測器和余壓控制器（箱）的工作狀態和報警信息，并具有打印相關信息功能，監控器箱體指示運行、通信、報警、故障、消音等。
自然排煙設施：可開啟排煙窗有效面積計算
一、懸窗

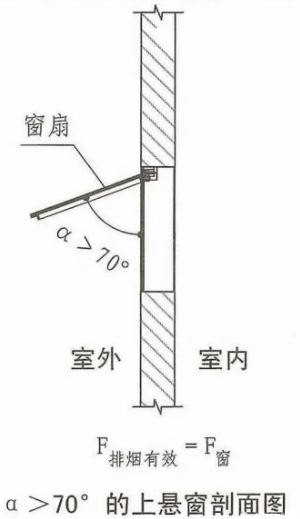

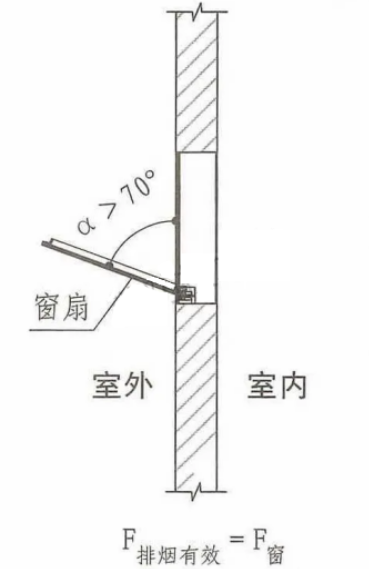

當采用開窗角大于70°的懸窗時，其面積應按窗的面積計算：排煙有效面積=可開啟窗的面積

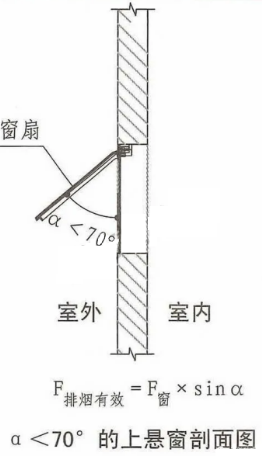

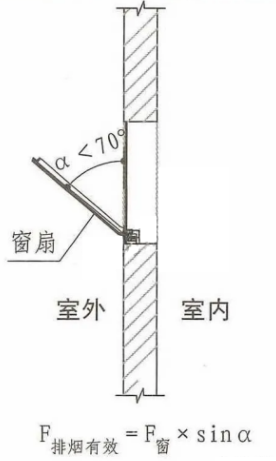

當開窗角小于或等于70°時，其面積應按窗最大開啟時的水平投影面積計算：排煙有效面積=可開啟窗面積*Sinα

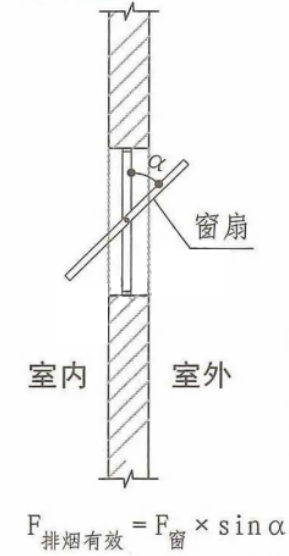

對于懸窗，排煙有效面積應按水平投影面積計算；如果中懸窗的下開口部分不在儲煙倉內，這部分的面積不能計入有效排煙面積之內。
二、平開窗

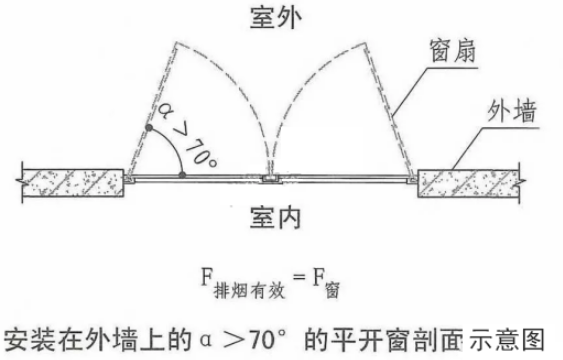

當采用開窗角大于70°的平開窗時，其面積應按窗的面積計算：排煙有效面積=可開啟窗的面積

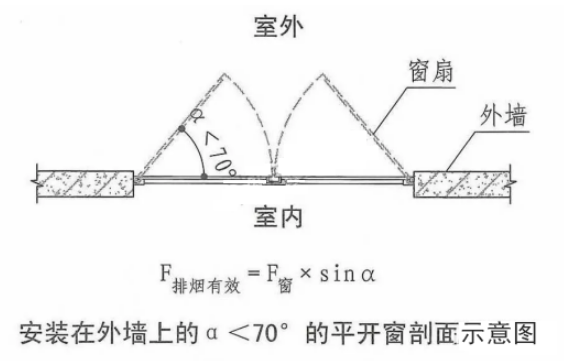

當開窗角小于或等于70°時，其面積應按窗最大開啟時的豎向投影面積計算：排煙有效面積=可開啟窗面積*Sinα
三、推拉窗

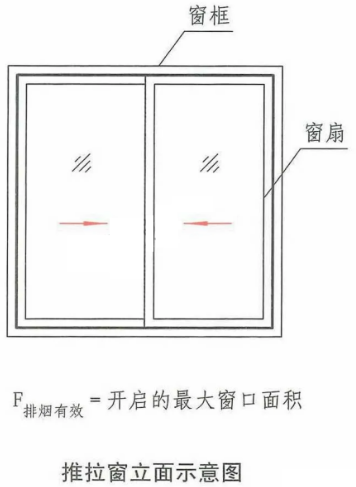

當采用推拉窗時，其面積應按開啟的最大窗口面積計算：排煙有效面積=可開啟窗口的面積
四、百葉窗

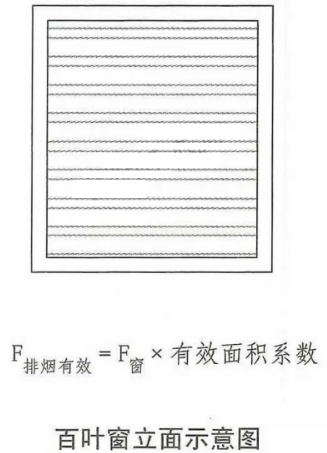

當采用百葉窗時，其面積應按窗的有效開口面積計算：排煙有效面積=百葉窗面積*有效系數（對于百葉窗，窗的有效面積為窗的凈面積乘以有效面積系數。當采用防雨百葉時系數取0.6，當采用一般百葉時系數取0.8）
五、平推窗

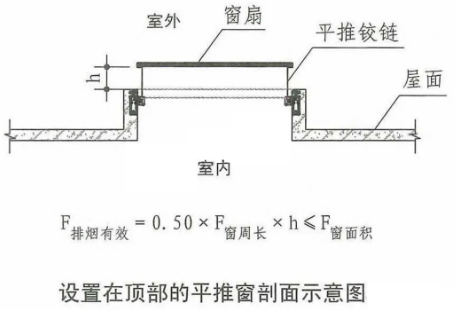

當平推窗設置在頂部時，其面積可按窗的1/2周長與平推距離乘積計算，且不應大于窗面積。

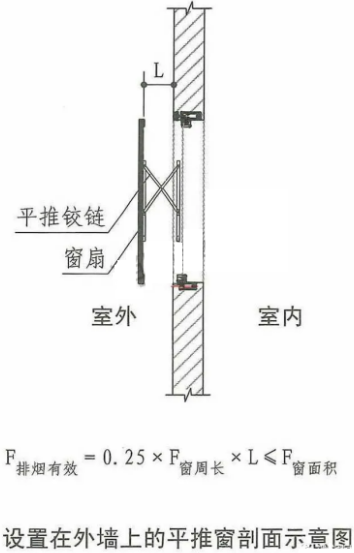

當平推窗設置在外墻時，其面積可按窗的1/4周長與平推距離乘積計算，且不應大于窗面積。
