系統組成
余壓監控系統由余壓監控器、余壓探測器、余壓控制器和風閥控制器組成。
其中，余壓監控器安裝在消控室內，余壓探測器安裝在電梯前室和樓梯走道，余壓控制器和風閥控制器安裝在風機控制柜。

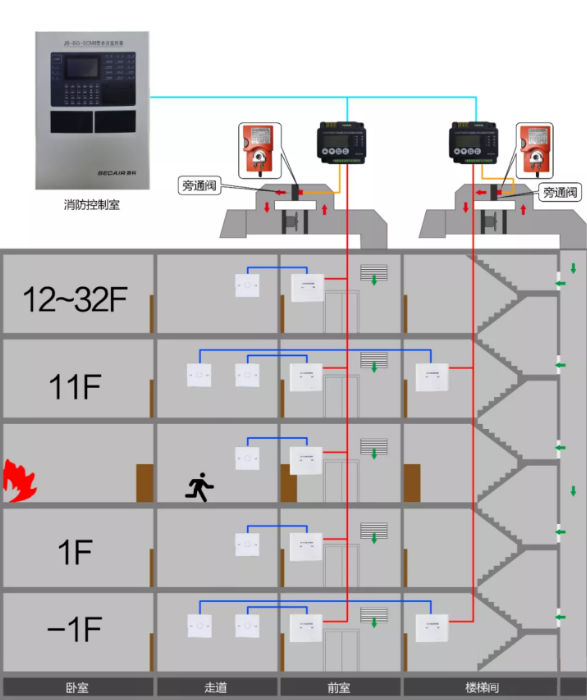

余壓監控系統示意圖
余壓探測器安裝接線
余壓探測器底座安裝在86盒上；
將無極性二總線接入底座的"S+"、"S-"端子上；
將氣管接到探測器寶塔上；
再將探測器滑入底座；
探測器端安裝完成。
氣管的另一端從86盒伸出，連接配套寶塔后，再安裝上氣體裝飾蓋；
氣管末端安裝完成。

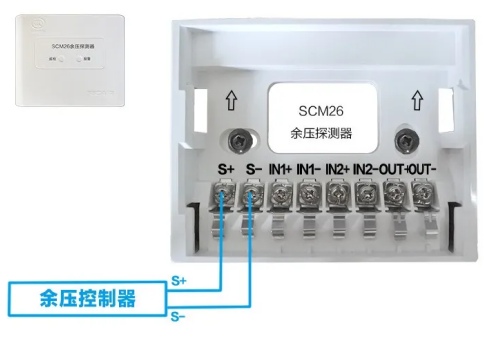

余壓探測器接線圖
余壓控制器安裝接線
將連接余壓探測器的無極性二總線接入27P的"SOUT+"、"SOUT-"端；
采用24V供電方式時，將外接24V電源線接入"24V+"、"24V-"端；
采用220V供電方式時，將220V電源的火線、零線、地線分別接入"1"、"2"、"3"端；
將風閥控制器的藍，白、紅，綠線接入27P的“開啟、公共、反饋”端；將風閥控制器的黑、黃、棕線接入27P的“關閉、公共、反饋”端；
將"S+"、"S-"通過無極性二總線接入到余壓監控器。

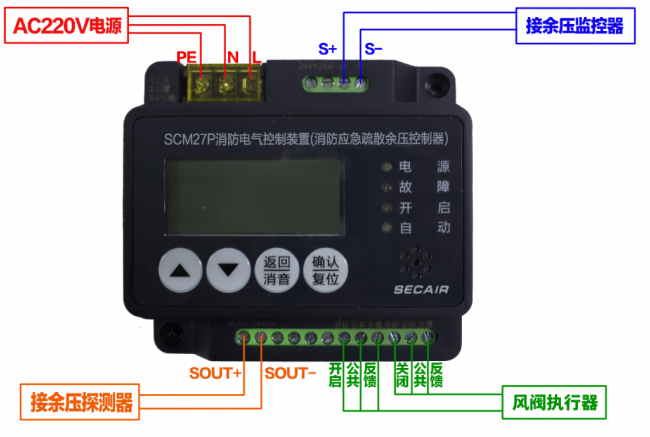

220V接線示意圖

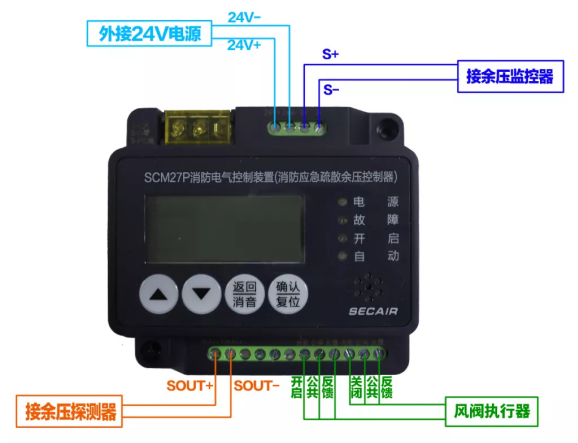

24V接線示意圖
配置余壓探測器
登錄部件。
進入登錄部件菜單。
登錄地址，按確認。設置成功后按返回鍵保存并返回主菜單界面。
修改編程
設置探測器是安裝在走道還是電梯前室。設置成功后按返回鍵保存并返回主菜單界面。
修改容量
一個余壓控制器最多可以接63個余壓探測器。（注意！容量設置應與余壓探測器實際所接數量相同，若大于實際數量，余壓控制器會發出故障信息。）設置成功后按返回鍵保存并返回主菜單界面。
編程完成之后，長按確認鍵復位。
編程成功。
配置余壓控制器
登錄部件
進入調試菜單下的登錄部件菜單欄。登陸的是余壓控制器的數量。
按2編程，輸入?yún)^(qū)號、容量，（注意！容量設置應與余壓探測器實際所接數量相同，若大于實際數量，余壓控制器會發出故障信息。）按確認鍵。
復位。
編程完成。
